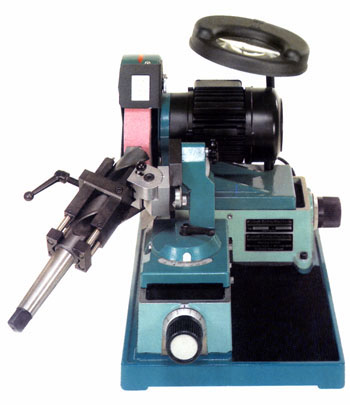

Destaca por su sencillez, rapidez, versatilidad y precisión Carro
longitudinal y transversal de deslizamiento suave, con diales en
divisiones y subdivisiones Soporte
del prisma portaherramientas con cola de milano y rodamiento
para un giro suave del prisma, bloqueo y desbloqueo en segundos Escala
graduada giratoria para ajustar los ángulos Regulación continua del ángulo de incidencia Base de fundición para minimizar las vibraciones Rectificador
de diamante con rodamiento para rectificar y perfilar las muelas Lupa
con brazo flexible y tubo de neón para una mayor precisión en el afilado Muelas
de corindón y diamante de 200 mm Ø Motor
de 400 ó 230 V 50 Hz 0,37 kW 2.840 min-¹ |
 |
| ¿Qué herramientas pueden afilarse? |
||
 |
 |
 |
|
Rango 3 - 60 mm de diámetro de vástago |
||
|
Brocas
helicoidales con afilado en cruz
Brocas bidiametrales Brocas bidiametrales cónicas Brocas con punta de centrado para chapas y plásticos Brocas con afilado en cruz planas Brocas a izquierda |
Avellanadores a partir de brocas Brocas de centrar Palas de forma Avellanadores cónicos Avellanadores allen Entrada en machos de roscar de 3 y 4 hileras, rectas o helicoidales Fresas frontales de 2, 3 y 4 filos |
Herramientas convencionales de torno Cuchillas de torno Plaquitas intercambiables Plaquitas de roscar |
El
afilado de la broca se realiza oscilando el prisma. Girando el
prisma 180º se afila el otro labio
de la broca.
El desplazamiento frontal y lateral de los carros, así como la posibilidad de fijar el prisma en ángulos distintos, nos permite afilar además de brocas, una gran variedad de herramientas. |
 |
Prismas portaherramientas de gran simetría, de 3-40 mm y de 40-60 mm de diámetro |
 Afilado de una broca helicoidal |
 Reducción del filo transversal
|
 Afilado en cruz de una broca helicoidal
|
 Destalonado frontal de una fresa de dos
filos
|
 Afilado de una herramienta de torno
|
 Afilado de una pala
|
 |
Admite herramientas de 6 a 20 mm de diámetro de vástago. Este accesorio amplía la gama de herramientas que pueden afilarse, posicionando con exactitud cada uno de los filos, simplemente girando el mango. |
 Afilado de una broca bidiametral |
 Obtención de un avellanador
a partir de una broca helicoidal
|
 Afilado de un avellanador cónico
|
 Destalonado frontal de una fresa de cuatro filos |
 Afilado de los labios de una fresa pequeña
de cuatro filos utilizando la lupa
|
 Afilado de la entrada en un macho de roscar |
